淺談FPC裝配工藝

文章來源：市場部作者：李鳳肖梅查看手機網址

掃一掃！

掃一掃!

人氣：12167發布日期：2015-01-29 10:28【大中小】

說到FPC廠就不得不提到軟板的裝配，那么在深聯我們是如何來完成這道工序的呢？下面有圖有真相。

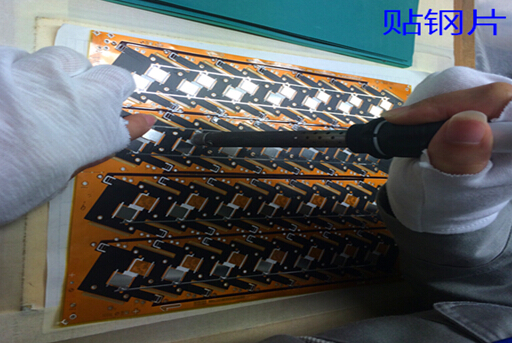

1.貼鋼片：用不銹鋼片貼在軟板相應的位置上，用來局部補強該區域的軟板使其不至于彎折的工藝；

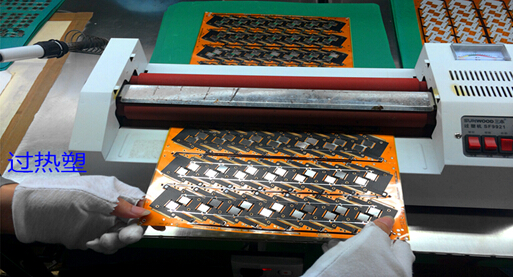

2.過熱塑：提高補強與板子的結合力；

軟板廠

3.貼PI：指補強膠片,一般貼在金手指的背面加強FPC的厚度和強度；

fpc廠

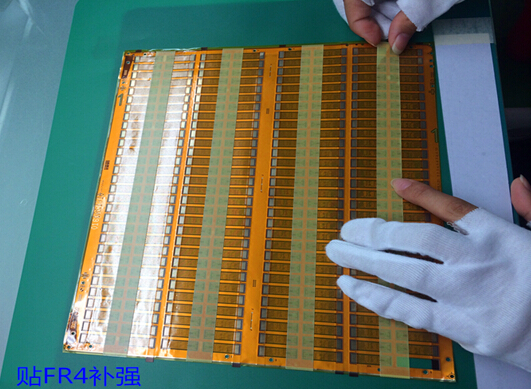

4.貼FR4補強：貼在FPC某區域來增加它的厚度便于插拔；

軟板廠

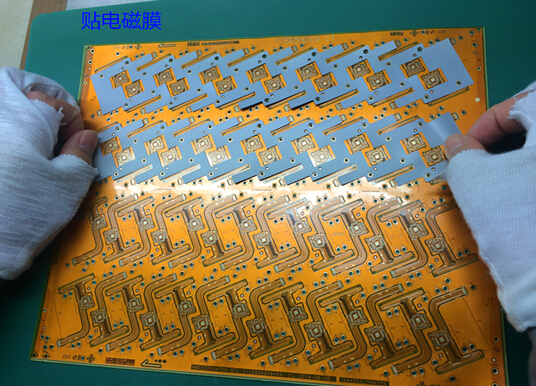

5.貼電磁膜：起到屏蔽信號的作用，用于手機方面的產品；

柔性線路板廠

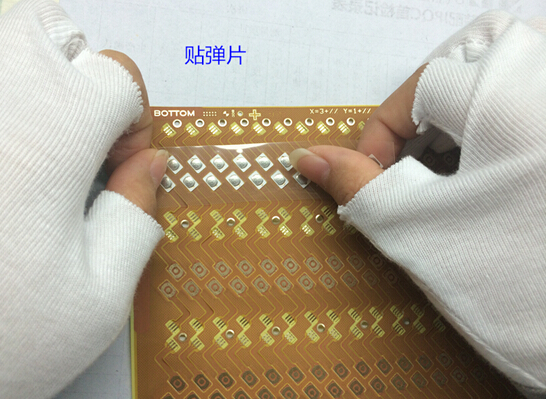

6.貼彈片：按鍵彈片是開關上的一個重要的組成部分，主要應用于薄膜開關、dome片接觸開關、醫療器械等產品中；

軟板廠

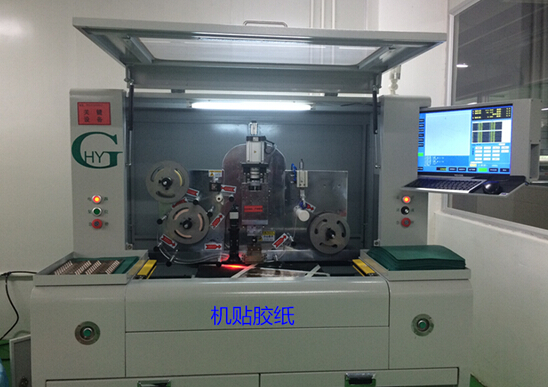

7.貼膠紙：起到粘合的作用，比如說手機屏等；

軟板廠

正所謂，慢工出細活，FPC線路板的裝配就是這樣精細的活，F(xiàn)PC這么嬌小而精悍的藝術品，它是時尚潮流的奠基石，我們所使用的攜帶式電子產品都要用到它，它就像麻雀雖小，五臟俱全。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
