什么是FPC補強板，補強有什么用途？
補強板不是FPC的電氣元件，而是承擔提供機械支撐的工作。它是附加的機械零件，可在組裝期間為FPC提供機械支撐。
柔性線路板也有缺點，他們可能太靈活了！在需要?jiǎng)傂缘牡胤?，它們可能不是剛性的。這是人類經驗付諸實踐的地方。我們?yōu)檫@些情況創建了FPC補強板。

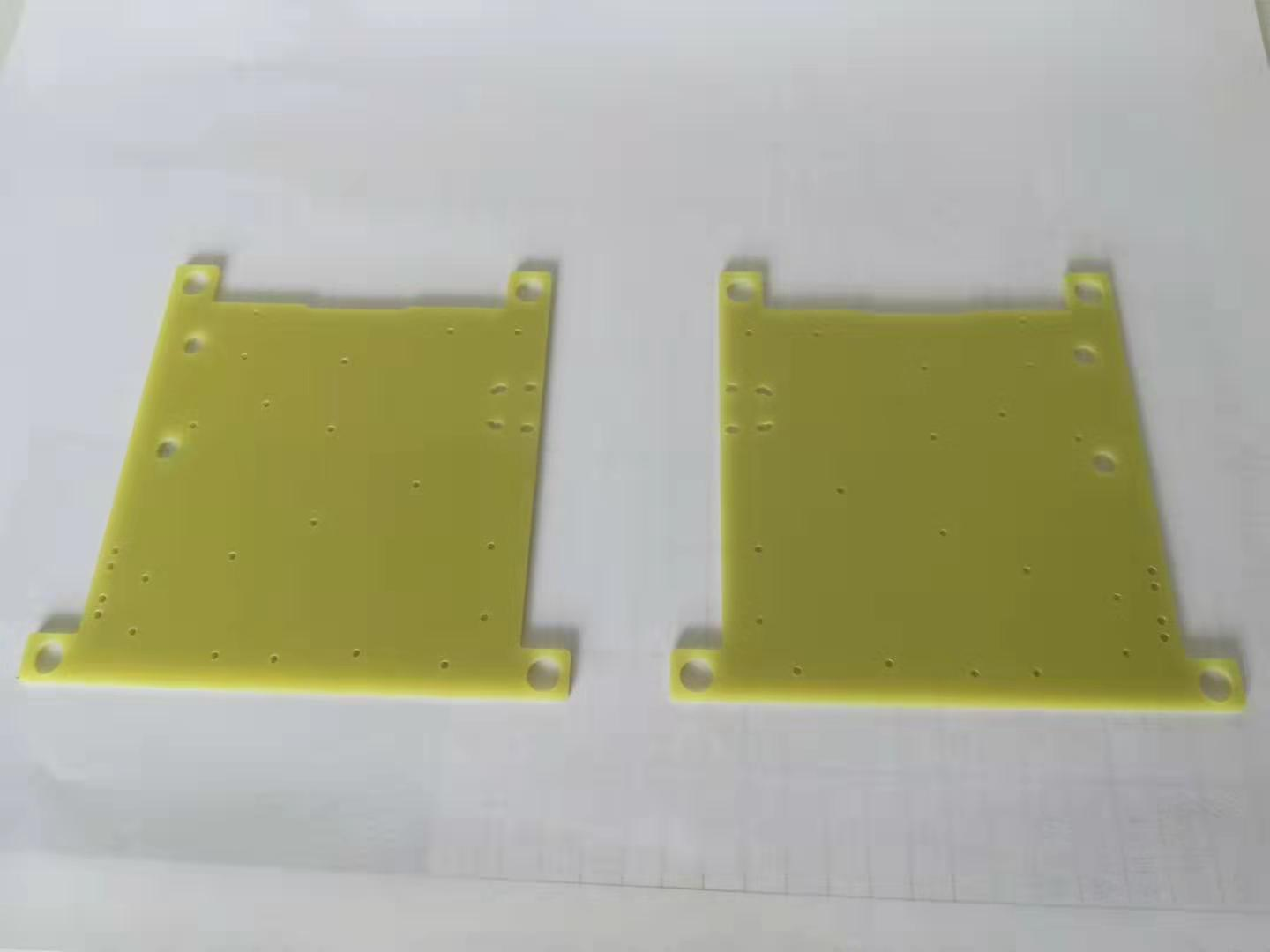

FPC補強板有什么用途？當我們必須硬化柔性線路板中的特定區域時，我們會使用補強板。首先，我們需要了解FPC補強板不是電路板設計的組成部分。這不會讓電路彎曲，并且會保護零件的焊點完整性。以下是FPC柔性線路板使用補強板的用途？
.png)
1. 機械支撐包含SMT和/或PTH組件的電路板的特定區域。
2. 保持柔性電路板中的需要的厚度。
3. 支持FPC柔性線路板組件和連接器。
4. 根據要求將柔性零件限制在剛性區域。
5. 便于更好地處理薄薄的電路板。
6. 保持柔性電路板的某些區域平坦和穩定。
7. 符合零插入力（ZIF）連接器規格。
8. 在剛性和柔性部分的交點處增加電路的彎曲半徑，避免在多次彎曲操作過程中撓曲零件上的應力。
.png)
消費電子領域：在智能手機、平板電腦、筆記本電腦等消費電子產品中，F(xiàn)PC 補強板廣泛應用。它能增強 FPC 在連接器、按鍵等部位的機械強度，防止因頻繁插拔、按壓導致 FPC 損壞。例如在手機充電接口處的 FPC，安裝補強板后，可顯著提升接口的耐用性，減少因充電線插拔造成的 FPC 斷裂風險，延長手機使用壽命。?
汽車電子領域：汽車電子系統對可靠性要求極高。FPC 補強板在汽車的發動機管理系統、車載娛樂系統、安全氣囊系統等中發揮著重要作用。如在發動機管理系統中，F(xiàn)PC 補強板能承受高溫、震動等惡劣環境，確保傳感器與控制單元之間的 FPC 連接穩定，保障發動機正常運行。?
醫療設備領域：醫療設備對精度和穩定性要求近乎苛刻。在血糖儀、血壓計、超聲診斷儀等設備中，F(xiàn)PC 補強板用于保持 FPC 特定區域的平坦度和穩定性，避免因 FPC 彎曲變形影響檢測信號的準確性。例如在超聲診斷儀的探頭與主機連接 FPC 中，補強板的應用能確保圖像信號穩定傳輸，為醫生提供準確的診斷依據。?
軟板廠深知 FPC 補強板雖小，卻關乎 FPC 在各個領域的可靠應用。通過不斷優化材料選擇、生產工藝和質量控制，我們致力于為客戶提供高性能、高品質的 FPC 補強板，助力各行業電子產品性能提升與創新發展。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
