軟板的分類

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3210發布日期：2021-02-08 09:57【大中小】

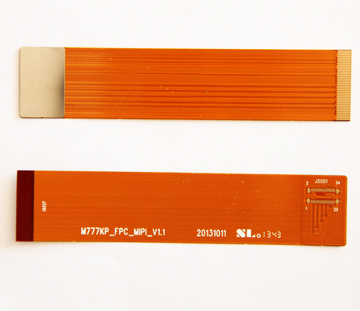

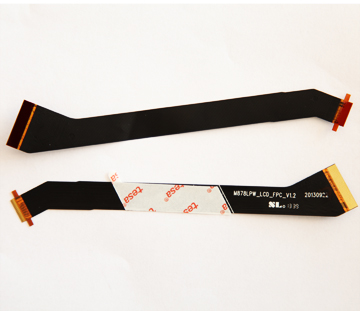

軟板廠中的柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。簡稱軟板或FPC。特點：具有配線密度高、重量輕、厚度薄的特色；主要使用在手機、筆記本電腦、PDA、數碼相機、LCM等很多產品。

FPC的種類單層FPC具有一層化學蝕刻出的導電圖形，在柔性絕緣基材面上的導電圖形層為壓延銅箔。絕緣基材可以是聚酰亞胺，聚對苯二甲酸乙二醇酯，芳酰胺纖維酯和聚氯乙烯。單層FPC又可以分成以下四個小類：無覆蓋層單面連接導線圖形在絕緣基材上，導線表面無覆蓋層，其互連是用錫焊、熔焊或壓焊來實現，常用在早期的電話機中。

有覆蓋層單面連接和前類相比，只是在導線表面多了一層覆蓋層。覆蓋時需把焊盤露出來，簡單的可在端部區域不覆蓋。是單面軟性PCB中應用最多、最廣泛的一種，使用在汽車儀表、電子儀器中。無覆蓋層雙面連接連接盤接口在導線的正面和背面均可連接，在焊盤處的絕緣基材上開一個通路孔，這個通路孔可在絕緣基材的所需位置上先沖制、蝕刻或其它機械方法制成。

有覆蓋層雙面連接前類不同處，表面有一層覆蓋層，覆蓋層有通路孔，允許其兩面都能端接，且仍保持覆蓋層，由兩層絕緣材料和一層金屬導體制成。雙面FPC雙面FPC在絕緣基膜的兩面各有一層蝕刻制成的導電圖形，增加了單位面積的布線密度。金屬化孔將絕緣材料兩面的圖形連接形成導電通路，以滿足撓曲性的設計和使用功能。而覆蓋膜可以保護單、雙面導線并指示元件安放的位置。按照需求，金屬化孔和覆蓋層可有可無，這一類FPC應用較少。

多層FPC多層FPC是將3層或更多層的單面或雙面柔性電路層壓在一起，通過鉆孑L、電鍍形成金屬化孔，在不同層間形成導電通路。這樣，不需采用復雜的焊接工藝。多層電路在更高可靠性，更好的熱傳導性和更方便的裝配性能方面具有巨大的功能差異。
