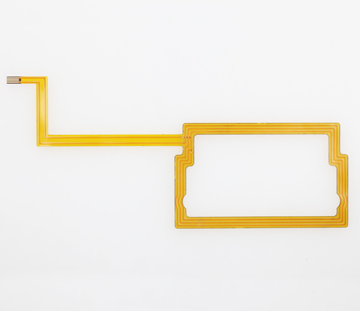

關于FPC柔性線路板模具設計注意事項

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3142發布日期：2021-01-20 11:49【大中小】

1. 模具鋼材的選用

目前柔性電路板市場模具鋼材很多，國產的，進口的種類繁多，作為FPC柔性線路板模具選用肯定是優質模具專用鋼材，要求硬度較高，淬透性好，線切割應力小。

2. 模具廠制作工藝
由于FPC柔性線路板要求的形狀精度和位置精度要求都很高，所以對模具的本身的加工工藝提出的高要求，一般來講都要求慢走絲進行線切割，線切割的質量是影響模具使用效果的重要因素之一，這跟機器的等級和工人的技術水平密切相關，而模具的組立過程則是工藝過程后段重點，相當關鍵。而同時還應該考慮的是熱處理時模具公模，母模要求相差8-10度，便于修模。

3. 模具結構設計
模具結構設計是五金沖模中比較簡單的，分落料型，面出型，對于沖蓋膜，熱固膠膜，沖電鍍線，PI及FR4等加強片時用落料型，因?yàn)檫@些物料都不易變形，而且效率也較高；對于外形為了保證不變形，再加上往往都有機構孔，都采用面出型；另外不銹鋼補強片由于采取落料會引起變形所以都采用面出型的。
