FPC軟板的定形

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6312發布日期：2016-08-02 11:37【大中小】

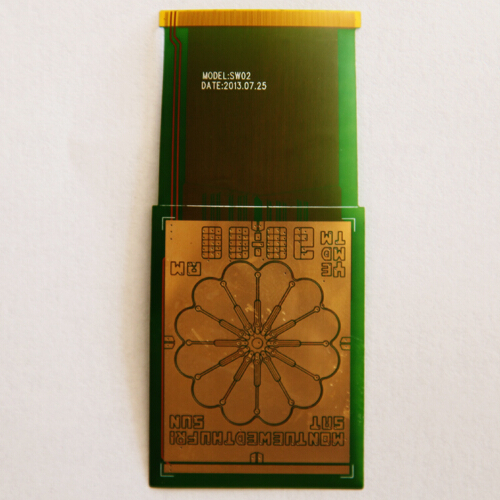

FPC軟板可以被設計來應對復雜彎折與形狀，也可以設計成多層線路而不是單層軟板，切割與折疊可以被用來產生多層厚度的線路或接近兩倍板面長度的產品。產品不可能既要FPC軟板的柔軟性，又期待它能夠維持制作時的精準狀態，因?yàn)樗牟牧嫌休p微的彈性，典型結構應該可以期待大約有15%的回彈空間。

檢驗與驗證正確的FPC軟板外型既復雜又有點不切實際，因?yàn)檫@個產品總是可以靠手調整形狀。比較重的彎折比較容易維持形狀，因此也比較能夠達到原始定義的期待外型。實務上要產生完整變形，應該盡量保留最多的導體金屬在彎折區會比較有利，因?yàn)閷?dǎo)體比介電質彈性低。基于同種原因，兩層結構比起單層結構的軟板會比較容易定型。

FPC軟板定形的基本準則是：更多的金屬、更少的介電質更容易定形。

準備進行定型處理應該注意的事項包括：

1.加入對齊、折疊記號、工具孔（如果要使用工具）在底片上

2.加入FPC軟板定型的斷面圖到圖面資料（但是應該避免過嚴的尺寸）
